Zavedli jsme systém identifikace vozíků pro montáž nárazníků v Magna International

O zákazníkovi

Závod v Nymburku zahájil výrobu v roce, jehož první zakázkou byla přístrojová deska a středová konzole pro Škodu Octavia. Od té doby se rozrostl, a to jak personálně, tak i počtem hal, linek i projektů. V roce 2009 se stal součástí společnosti Magna International.

Dnes se téměř vše točí kolem nárazníků, které se dodávají zákazníkům jako jsou Škoda Auto, VW, BMW, TMMCZ, AUDI či STELLANTIS a další. Denně se zde vyprodukuje až 10 000 kusů nárazníků, a to od samotné výroby až po zabalení, a to především díky konstrukci lakovny a unikátní štíhlé výrobě, bez procesních meziskladů, díky níž se proces výroby urychluje.

Situace před implementací

Z důvodu opakovaných záměn vozíků s komponenty na montážních stanovištích vyústila reklamace od koncového zákazníka – předního německého výrobce automobilů, který požadoval, aby byl zajištěn proces kontroly vozíků pro jednotlivá stanoviště montáže nárazníků. Proces manuální manipulace s vozíky a nekázeň operátorů způsobila tyto záměny, což vedlo k nedodržení procesu výbavy pro daný nárazník.

Operátoři dopravili vozík s vychystanou objednávkou před montážní stanoviště, kde vznikla záměna, protože zde nebyla zavedena efektivní kontrola správnosti vozíků. Na základě dlouholeté spolupráce týkající se dodávek komplexního řešení, jako je bezdrátová síť, mobilní terminály, tiskárny čárových kódů se Magna rozhodla obrátit na společnost Kodys.

Další fotografie

Řešení projektu

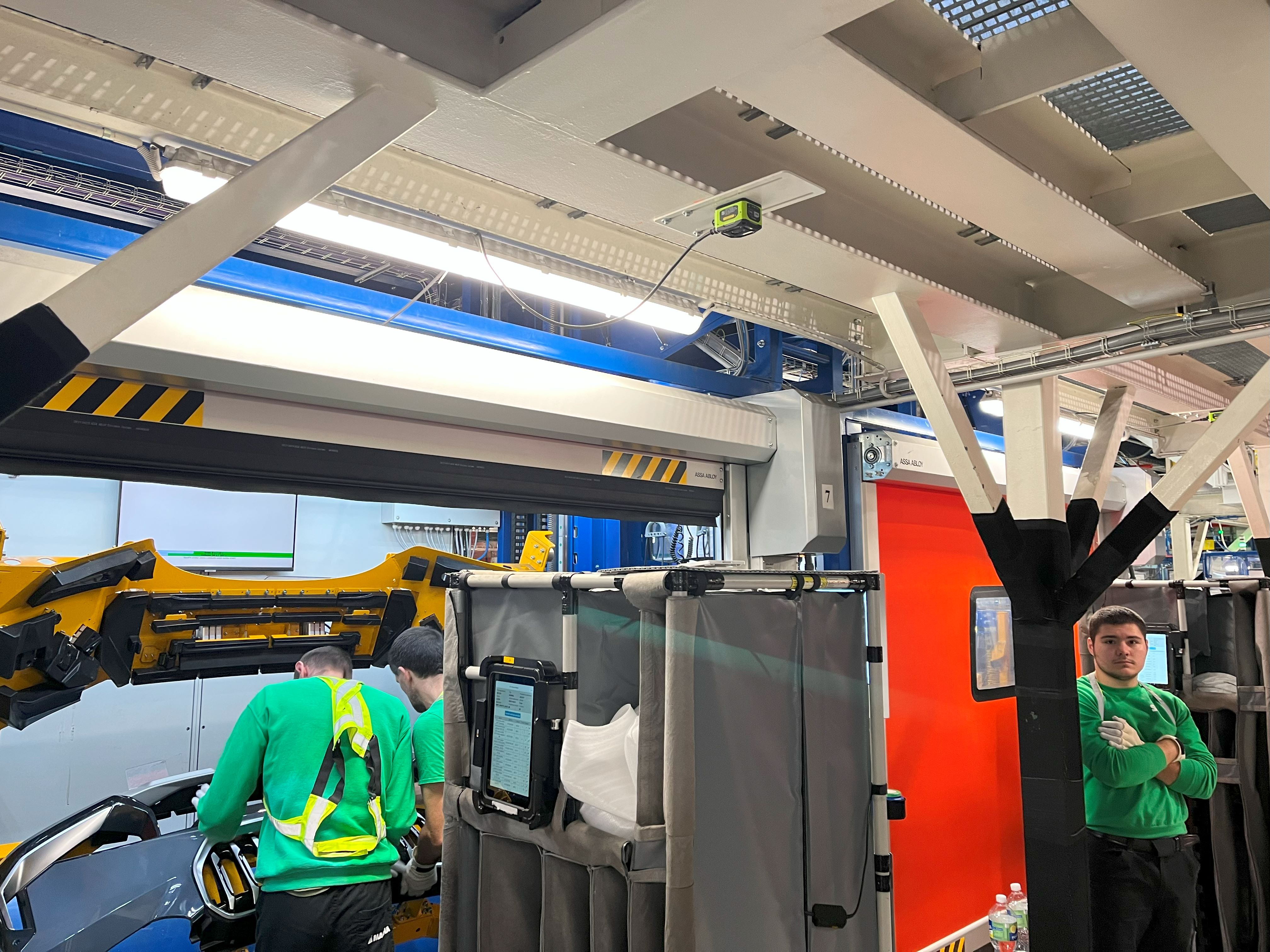

Pro zajištění procesu kontroly vozíků se Magna rozhodla nainstalovat nad každé montážní stanoviště vysokorychlostní snímací zařízení – fixní průmyslové snímače Zebra FS40 a na horní část vozíků umístit ESL displej - elektronická etiketa s 2D kódy obsahující stěžejní informace pro výrobu (číslo vozíku, obsah pro daný typ a výbavu nárazníku).

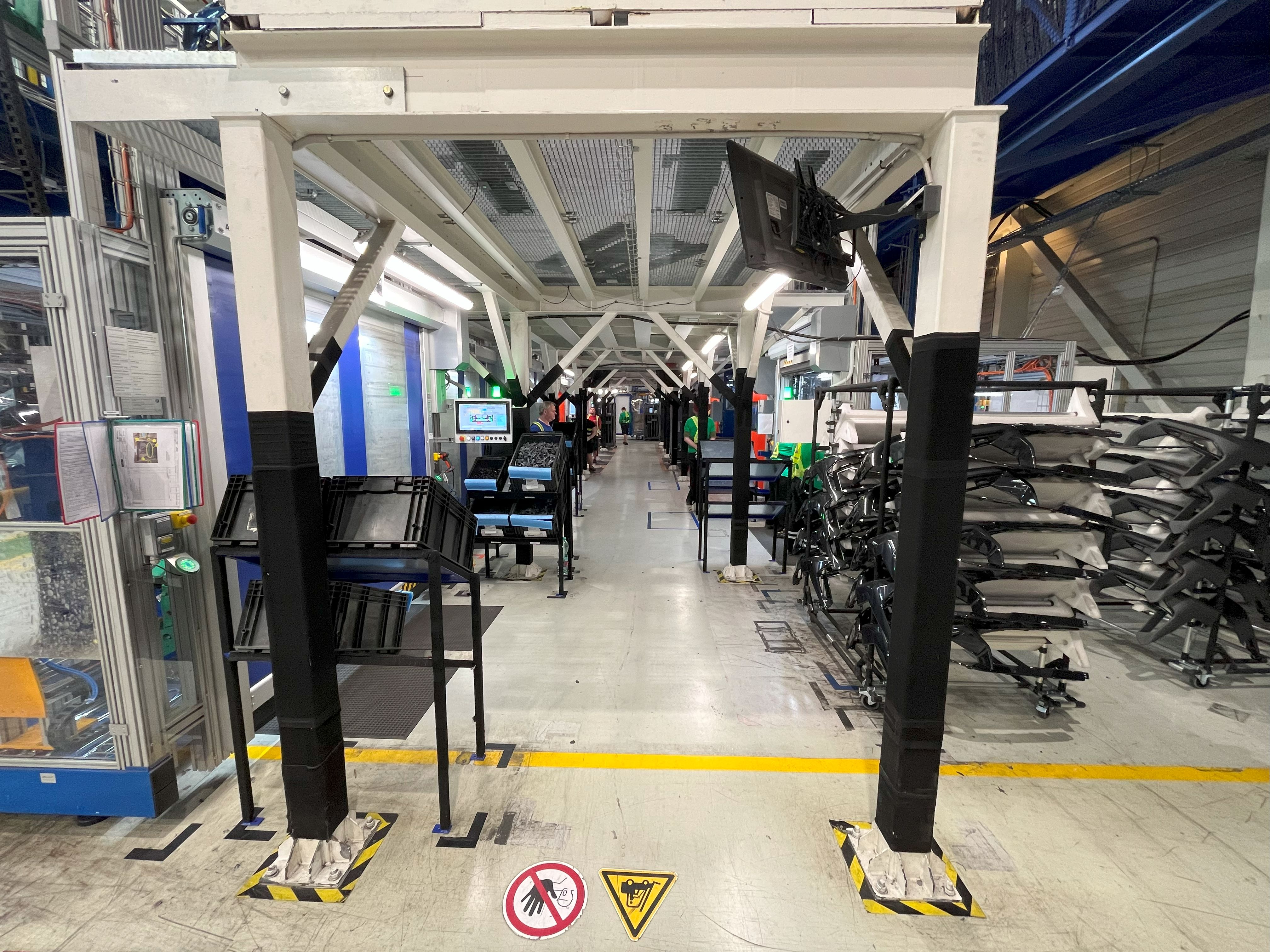

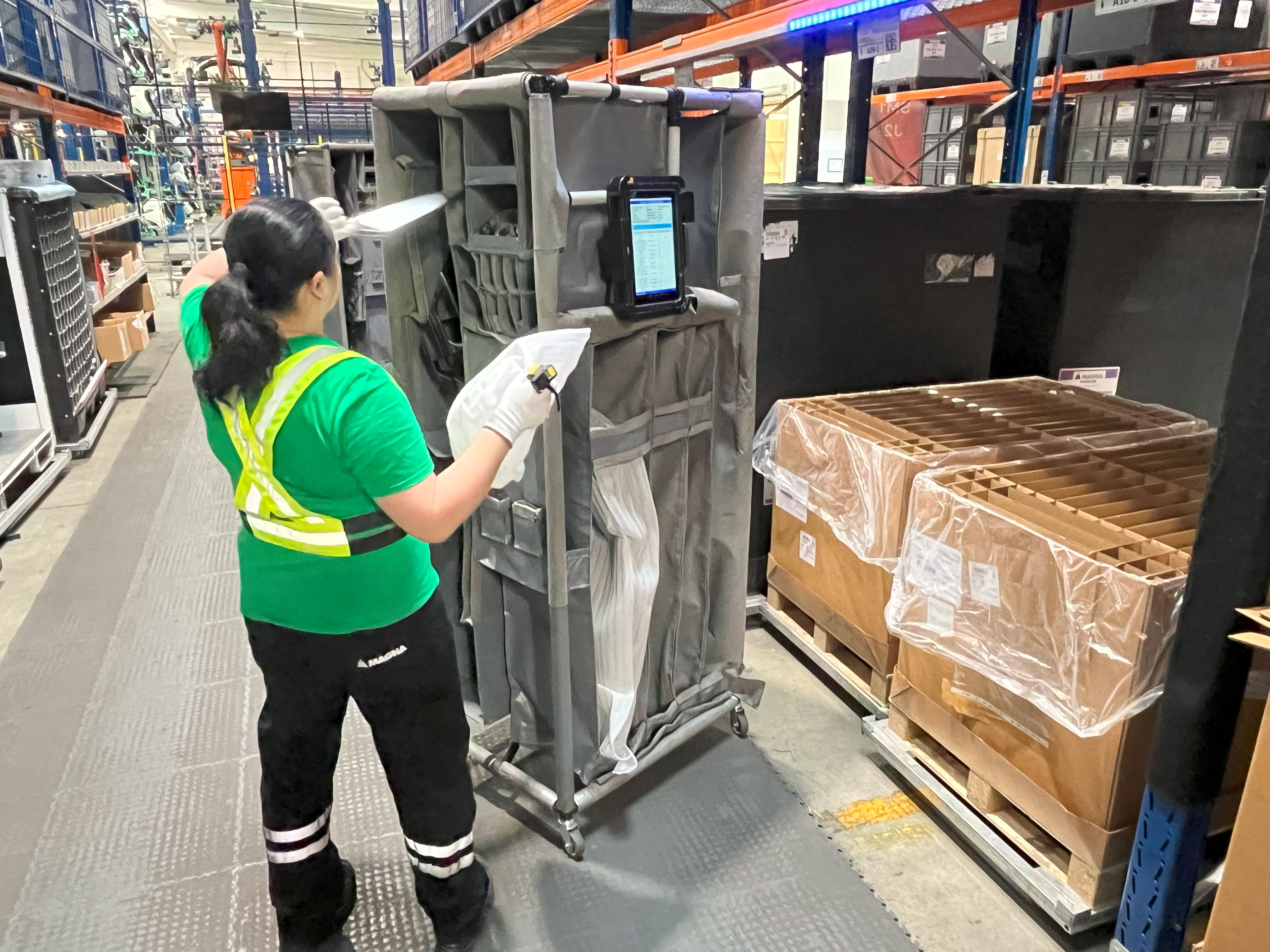

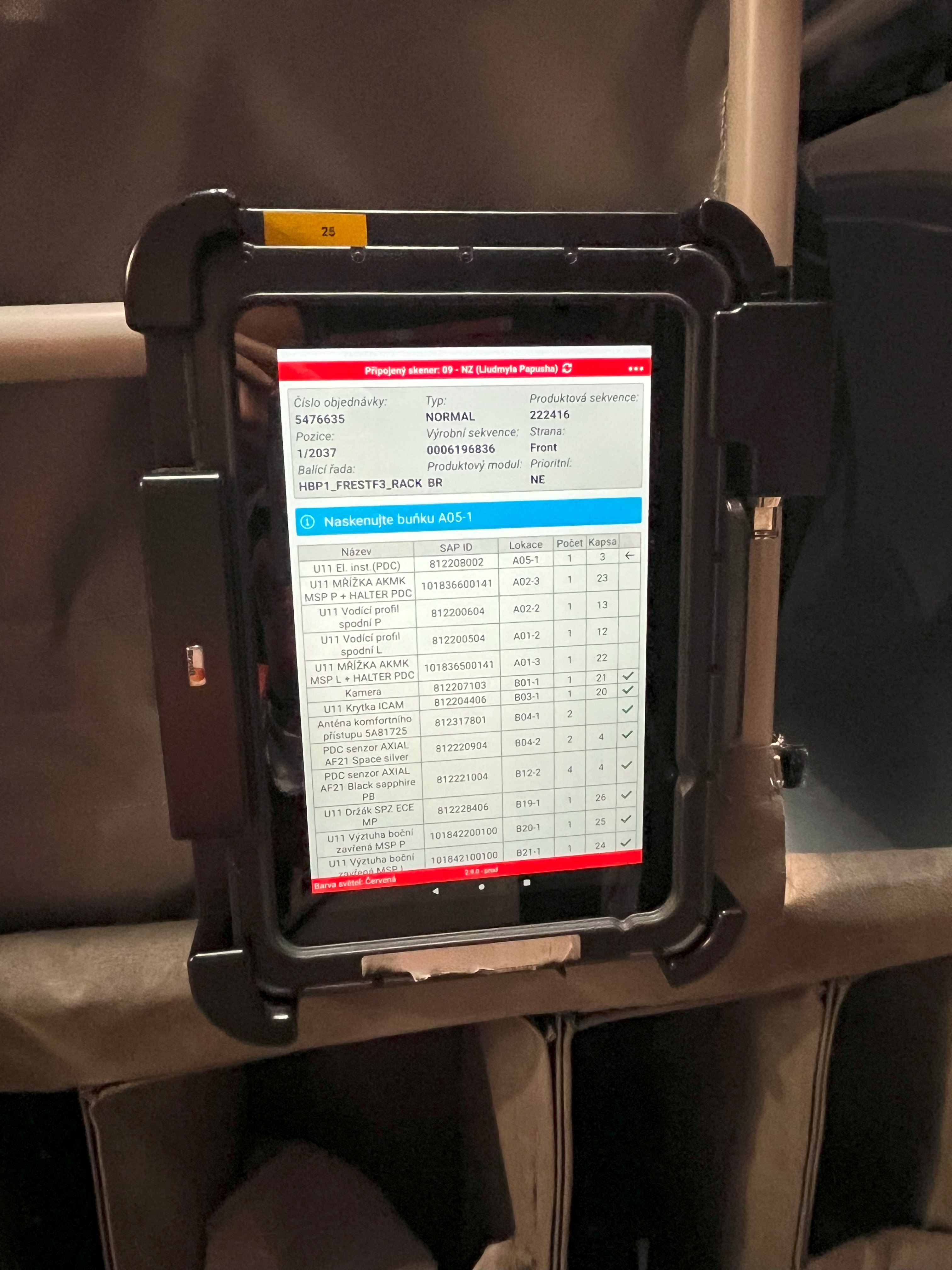

Nyní celý proces přípravy dílů pro montáž probíhá na základě kontroly dat. Operátoři obdrží data pro svou objednávku skrze dotykový panel upevněný na vozíku a po vychystání dovezou vozík na kontrolní stanoviště, které je vybaveno fixním snímačem Zebra FS40. Snímač načte data z elektronické etikety – displeje umístěném na střeše vozíku a odešle je do informačního systému, aby ověřil správnost vozíku pro správný montážní stojan.

Po ověření dostane výroba informaci, že je linka zásobena správnými komponenty a může začít vyrábět. V současnosti se na montáži využívá 10 kontrolních stanovišť s 10 čtečkami Zebra FS40. Za hodinu se zde vyrobí 60 nárazníků, což plně vyhovuje požadavkům zákazníka.

Další fotografie

Cíle projektu

Zamezení chybovosti a zvýšení efektivity procesů

Efektivní kontrola komponentů

Ověření správnosti umístění vozíku

Možnost upozornit vedoucího výroby nebo mistra

Potvrzení o vyprázdnění / naložení vozíku

Zrychlení pracovního procesu

Výsledek očima zákazníka

Bezchybná kontrola díky FS40

Společnost Kodys nám pomohla automatizovat proces kontroly, abychom zamezili možnostem namontování špatných sestav komponentů ze supermarketu (interní označení skladových pozic) k jiné odvolávce. Kodys nám doporučil a dodal fixní průmyslové snímače Zebra FS40. Po úvodních testech jsme ocenili jejich výkon a spolehlivost. Pro tuto komplexní aplikaci jsme potřebovali zařízení s nejlepší technologií, abychom splnili požadavky kvality zákazníka.

Ulehčilo se také našim operátorům, kteří při zjištění chyby museli znovu v supermarketu vychystávat správnou výbavu a potvrzovat si vedoucím výroby. Proces instalace trval od počátečního návrhu až po zkušební nastavení a uvedení do provozu pouhé 2 dny, po které nám byla společnost Kodys vždy nápomocná. Díky správnému nastavení čteček se už při dodávce nemuselo téměř nic ladit ani upravovat

Jan Mareš

Systémový inženýr Magna International

Rozšířená technologie čtení i poškozených kódů

Po zhlédnutí úvodních požadavků bylo okamžitě jasné, že stacionární průmyslový snímač Zebra FS40 je ideálním řešením. Z hlediska specifikace zcela odpovídá nárokům aplikace kontroly. Rychle a snadno se instaluje, je robustní a bezúdržbový, a především schopný rychle a spolehlivě skenují čárové kódy, včetně těch,
které jsou stěží čitelné.

Karel Krejzar

Obchodní konzultant KODYS pro automatizaci

Pokračujeme ve spolupráci

Tato aplikace je především o spolehlivosti a rychlosti čtení. FS40 prokázali svou schopnost poskytovat 100% přesnost hned napoprvé. Vzhledem k úspěchu a zpětné vazbě doufáme, že rozšíříme množství těchto čteček na další projekty jinde v závodě. Kodysu děkujeme a věříme, že i v budoucnu se na ně obrátíme v rámci automatizace našich procesů ve výrobě.
